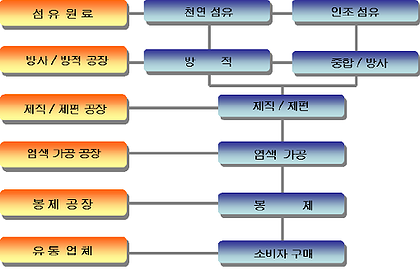

섬유공정 흐름도

1. 개요

우리가 현재 사용하고 있는 섬유는 천연섬유와 인조 섬유로 대별할 수 있으며, 이러한 섬유는 원료로부터 실을 제조하고, 제조된 실을 직물이나 편성물로 만들어 다시 여기에 염색가공을 한 후 최종 소비자가 사용하는 의복이나 침구류 등으로 봉제되는 흐름을 가지고 있다.





2. 방적, 방사 공정 흐름도

공정 순서 공정 그림 공정 설명
고분자 중합 단량체로부터 섬유 원료가 되는 고분자를 합성하는 공정

방사 고분자를 실의 형태를 갖추도록 노즐을 통해 압출하는 공정

연신 방사된 실을 늘여 배향도를 갖도록 하여 섬유에 강도를 부여하는 공정

가연 필라멘트사를 방적사와 같은 느낌을 가지도록 연신사에 벌키성을 부여하는 공정

방적 면, 양모와 같은 짧은 섬유 원료를 모아 실의 형태로 만드는 공정



3. 제직, 제편 공정 흐름도

공정 순서 공정 그림 공정 설명
권사 원사 공장에서 다양한 형태로 공급된 실을 다시 감아주는 공정

연사 실에 강력을 부여하고 특수한 외관과 촉감을 갖도록 꼬임을 주는 공정

정경 경사를 직기에 공급하기 위하여 한 올 한 올의 경사를 평행하게 배열시키고 장력을 일정하게 하여 경사빔에 실을 감아주는 공정

가호 제직을 용이하게 하여 생산성을 향상시키고, 제직할 때 직기의 운동에 의하여 심하게 마찰이나 장력으로부터 견딜 수 있도록 실에 풀을 먹여 보호하는 골정

통경 직물의 설계조건에 따라서 종광, 바디, 드롭퍼의 순서로 경사를 끼워주는 공정

제직 원하는 조직으로 경사와 위사를 넣어 직물을 만드는 공정



4. 염색 가공 공정 흐름도

공정 순서 공정 그림 공정 설명
생지 준비 제직공장에서 받은 원단을 후공정 가공에 맞게 연폭하는 공정

호발/정련/표백 제직시 부여된 호료 또는 원료가 가지고 있는 불순물을 제거하고 백도를 주는 공정

침염 원단을 염액에 침지하여 염색하는 공정 (사염, 포염으로 구분할 수 있다.

날염 원하는 무늬가 있는 디자인으로 문양을 내어 염색하는 공정

후가공 염색된 직물을 소비자가 원하는 기능을 부여하고 폭을 고정하는 마무리 공정



5. 의류 봉제 흐름도

공정 순서 공정 그림 공정 설명
디자인 확인 봉제할 원단으로 제조해야할 디자인을 확인하는 공정

연단 염색 가공된 원단을 봉제를 하기위해 재단대위에 펼치는 공정

그레이딩/마킹 소비자의 치수에 맞도록 하고, 원형을 배치하는 공정

재단 봉제를 위해 원단을 자르는 공정

봉제 지시서의 순서대로 옷을 재봉틀로 박는 공정



6.  유통 공정 흐름도

공정 순서 공정 그림 공정 설명
제조 업체 봉제 공장에서 생산된 제품들은 소비자의 특성에 맞게 운송, 공급된다.

백화점 소비자의 기호에 맞추어 다양한 형태의 판매점으로 제품이 공급, 진열, 판매된다.
상설할인점
전문점 등

소비자 구매 각자가 원하는 디자인을 적당한 시간과 장소에서 구매할 수 있다.



출처 : 섬유지식까페 철이색시님 글
